Trekk kabelrør for nettverk

Å koble utstyr direkte via et fast installert nettverk har mange fordeler sammenlignet med trådløs oppkobling og det kan være et bra supplement til dette. Forbindelsen blir både raskere og mer stabil, hvilket kan være positivt enten du er en gamer eller behøver et hjemmekontor. Hvis du likevel skal pusse opp kan det være en fin mulighet til å installere rør og kontakter for et fast nettverk.

Før du starter

Det finnes mange misforståelser rundt hva man har lov til og ikke har lov til når det gjelder det elektriske anlegget i et hus. Installasjon av utstyr som går på svakstrøm dvs. spenning under 50 V. kan du gjøre uten å være autorisert. Eksempler på dette kan være installasjoner for telefon, nettverksutstyr eller høyttalerkabler, samt bytte sikringer.

Kabelbeskyttelsesrør og koblingsbokser er en del av den faste installasjonen som kan må være autorisert elektriker for å installere. Derimot er det ikke noe i veien for å bruke kabelrør og koblingsbokser for nettverkskabler eller høyttalerkabel-installasjoner inne i en vegg. Det er samme type utstyr som brukes, men du får ikke lov til å blande eller koble sammen rør og koblingsbokser for nettverk med annen el-installasjon.

Vedlikehold

Nettverkskontakter som ofte kobles inn og ut kan bli slitt med tiden, noe som kan føre til dårlig kontakt og en ustabil forbindelse. Da er det bare å bytte kontakt eller gå over til Wi-Fi.

Tenk bærekraftig

Den tekniske utviklingen går fort og det er vanskelig å forutse alle de kommende kravene vi kommer til å stille for fremtidige nettverksinstallasjoner. Derfor er det klokt å ta å ta høyde for fremtidige endringer helt fra starten av ved å installere flere kabelrør enn du tror du kommer til å behøve, eller i alle fall sørge for at det finnes plass til overs i de røren du drar.

Trekk kabelrør for nettverk | ByggmaxTrekk kabelrør for nettverk | Byggmax

Tips

Legger du opp ett trådbasert nettverk i huset er det smart å ta høyde for å kunne oppgradere og utvide installasjonen i fremtiden.

Husk

Planlegg godt og tidlig for både å gjøre rørdragningen enklere og få det resultatet du ønsker.

Kontakter og koblingsbokser i vegger bør sitte i samme høyde for å gi et helhetlig inntrykk.
Koblingsbokser og vegguttak bør sitte rett ovenfor hverandre hvis dette er mulig.

Materiale

Din innkjøpsliste for å utføre prosjektet
Firkantspiker 100x3,4mm
Firkantspiker 100x3,4mm
100x3,4mm, VFZ, 125stk
Ikke på lager
94 95 NOK /stk
Plastrør
Plastrør
Flexrör (Luboflex), ring
Ikke på lager
74 95 NOK /stk
Klammer letti 16-2b/16
Klammer letti 16-2b/16
LETTI-klammer för trämaterial, 10st
Ikke på lager
59 95 NOK /stk
Klammer
Klammer
Ledningshållare, SB-packad, rund
Ikke på lager
19 95 NOK /stk
Koblingsboks e-gips grønn
Koblingsboks e-gips grønn
Apparatdosa, för montage av strömbrytare och vägguttag, med låsfjädrar
Ikke på lager
29 95 NOK /stk
Taklokk 100 mm hvit
Ikke på lager
22 95 NOK /stk
Taklokk med uttak for ledning
Taklokk med uttak for ledning
Doslock för kopplingsdosa, snäppfastsättning & ledningsuttag
Ikke på lager
15 95 NOK /stk
Skjutmuffe
Skjutmuffe
Skarvmuffar med låsfjäder till VP-rör
Ikke på lager
47 95 NOK /stk
Koblingsboks elko for enkel, dobbel
Koblingsboks elko for enkel, dobbel
Apparatdosa, för dubbel- eller trippelgips
Ikke på lager
149   NOK /stk
Koblingsboks elko 4stk 16/20 stuss
Koblingsboks elko 4stk 16/20 stuss
Apparatdosa, med 4 st 16/20-stutsar
Ikke på lager
79 95 NOK /stk
Hammer
Hammer
16oz, serva
Ikke på lager
47 95 NOK /stk
Totalsum Inkl. moms
Fra NOK

Steg for steg

Følg vår steg-for-steg-guide som hjelper deg med å lykkes med å trekke kabelrør for nettverk.

Steg 1

Planlegg først hvor du vil ha nettverkskontakter og hvordan rørdragningen skal gjøres til de forskjellige tilkoblingspunktene, f.eks. til routeren.

Steg 2

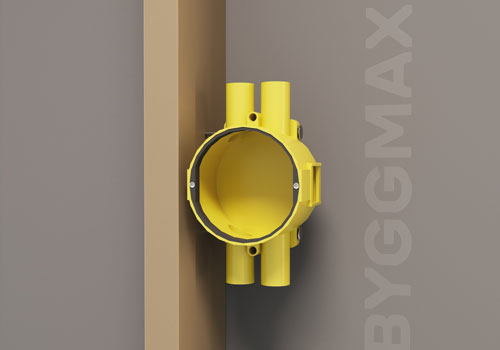

Fest deretter koblingsbokser i stenderne i den høyden du ønsker å ha kontakten. Dette er enkelt i trebjelker da boksene har ferdige hull for ulike former for montering.

Steg 3

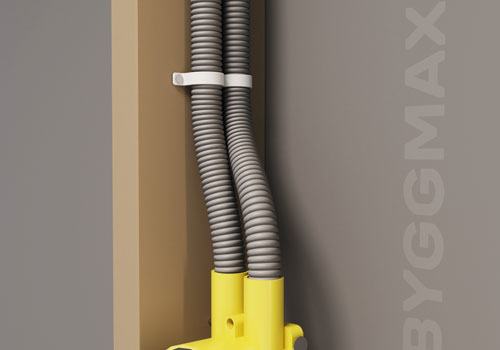

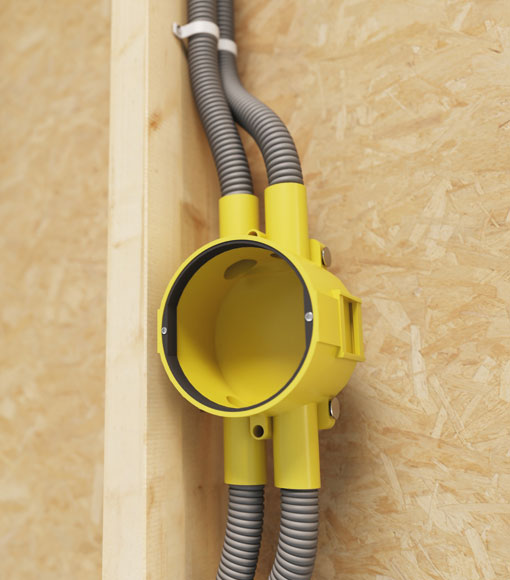

Fest VP-rør eller flexirør i stussen på koblingsboksen og sørg for at den sitter skikkelig.

Steg 4

Røret skal festes med klammer midt på bjelken slik at den havner så langt inn i veggen som mulig fra begge sider. Dette minsker risikoen for at spiker eller skruer treffer røret når bilder eller hyller henges opp.

Steg 5

VP-rør er stivere og klarer seg med et klammer pr. meter mens flexirør normalt må festes tettere. Det viktige er at røret sitter fast så det ikke flytter på seg når kabler skal dras.

Steg 6

Ved større installasjoner er det gunstig å sette en koblingsboks oppe ved taket slik at man kan gjøre forgreninger derfra. Det er dessuten fordelaktig når det er lange strekk med rør som skal dras, da det er lettere å dra kabel når det finnes noen «holdeplasser» på veien. For at det ikke skal bli unødvendig vanskelig å få i kabelen er det gunstig med en koblingsboks etter ca. 10 meter rør.

Steg 7

Hvis du behøver å kappe et VP-rør eller flexirør gjøres dette enkelt med en kniv.

Steg 8

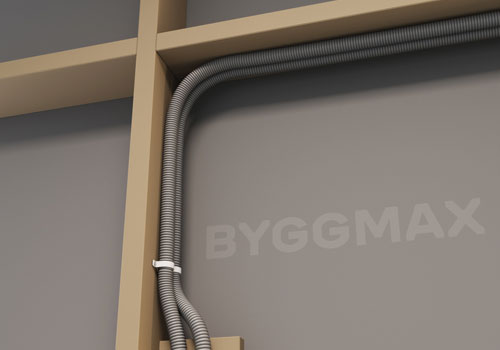

VP-rør og flexirør dras normalt vertikalt opp mot taket og deretter horisontalt. Dette gjør risikoen for at man spikrer eller skrur i røret mindre, samtidig som det blir enklere å isolere veggen.

Steg 9

Bøyene kan løses på flere måter, enten bruker man ferdige bøyer til VP-rør eller så lager man de selv med en bøyefjær. Fjæren tres inn i røret der bøyen skal være, deretter er bare å bøye røret til ønsket vinkel. Flexirør er som navnet antyder, veldig fleksible og kan bøyes uten bøyefjær. Sørg for å ikke lage for krapp bøy. Se for deg at den skal passe rundt en fotball, så blir den passe.

Steg 10

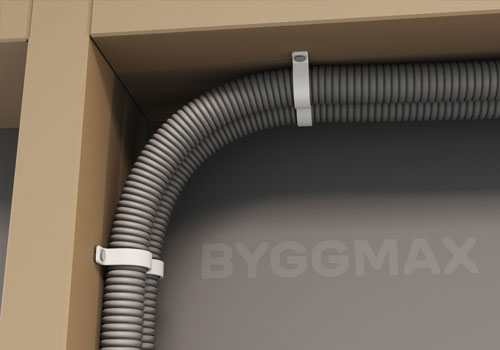

Ettersom beskyttelsesrørene skal sitte fast i veggen kreves det ekstra klammer før og etter en bøy, og dette er ekstra viktig med flexirør.

Steg 11

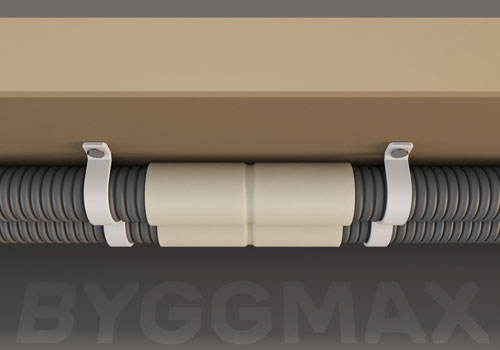

Hvis du behøver å skjøte beskyttelsesrør finnes det skjøtemuffer for tres over rør-endene som skal skjøtes. Sørg for at rørene går skikkelig i og fest med klammer på begge sider av skjøten.

Steg 12

Beskyttelsesrør i taket legges på samme måte som i veggen og behøver du et tilkoblingspunkt her, f.eks. et trådløst aksesspunkt eller brannvarsler, kan du velge å bare slippe ut et rør, eller montere en koblingsboks. Koblingsbokser for taklamper er normalt beregnet for å tåle lamper opp til 15 kg, så disse bør festes skikkelig i undertaket.
