Bygge gulvbjelkelag

Hvis du bygger nytt eller renoverer er det stor sjanse for at du møter på eller velger å bygge et gulv bjelkelag av tre. Fordelen med tre er at det bare krever enkle verktøy for å utføre jobben, i motsetning til hvis du skal støpe et betongbjelkelag. Dessuten er det lettere å endre på et bjelkelag i tre hvis du i fremtiden vil dra nye installasjoner, som f.eks. avløpsrør til et gjestetoalett.

Før du starter

Et gulvbjelkelag utgjør den bærende delen av gulvet du går på innendørs og tar opp lasten fra inner- og yttervegger som i sin tur overføres til fundamenter eller støpt plate. Hvis du har et hus, eller har planer om å bygge et, er trebjelkelag den vanligste varianten når huset står på fundamenter eller en krypkjeller.

Hvordan velger jeg dimensjon på bjelkene?

Ved dimensjonering av bjelkene som skal brukes må du ta hensyn til både laster og tykkelse på isolasjonen, ettersom bredden på bjelken også avgjør hvilken tykkelse isolasjonen kan ha. Den vanligste dimensjonen i et hus med normal belastning er 48 x 198 mm bjelker (fasthetsklasse C24 eller høyere). Sentrumsavstand skal være 600 mm, og spennviddens lysåpning bør ikke overstige 2800 mm. Spennvidden kan økes ved å ha flere opplagspunkter.

Ved kortere spennvidder, som ofte forekommer i f.eks. uteboder, kan 48 x 148 mm bjelker brukes dersom du føler at standarden ikke trenger å være på samme nivå som i en permanent bolig. Noe som er bra å huske på når du skal velge dimensjoner er at prisforskjellen mellom ulike isolasjons- og bjelkedimensjoner er veldig liten.

Ekstra støttepunkter

Husk at det skal tas hensyn til bærende innervegger, ildsteder, våtrom og andre steder med høye punkt- og linjelaster uavhengig av dimensjonering av bjelkelag i gulvbjelkene. I praksis gjøres dette ved å ha ekstra støttepunkter under ildsteder og bærende innervegger samt tettere senteravstander på bjelkene i våtrom.

Tenk bærekraftig

Når det kommer til gulvbjelkelag og bærekraft er det lett at tankene går til hvor stor belastning gulvbjelkelaget klarer å bære og det er selvfølgelig viktig. Det er dog like viktig å tenke på hvordan det kommer til å beholde sin funksjon over tid og da gjelder det at konstruksjonen er riktig bygget. Planlegger du endringer som krever ekstra støttepunkter eller tettere avstand mellom bjelkene er det bra å planlegge dette allerede fra starten av. Sørg også for at du beskytter bjelkelaget fra undersiden mot f.eks. fukt eller skadedyr, spesielt hvis det er et bjelkelag over et kryperom.

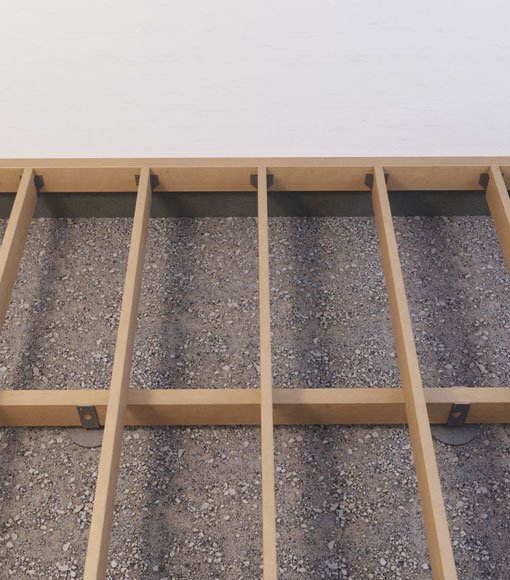

Bygge gulvbjelkelag | ByggmaxBygge gulvbjelkelag | Byggmax

Tips

Vær gjerne to om jobben når bjelkene skal monteres.

Skjøt alltid bjelker over et fundament eller bærebjelke så slipper du laske. Bruk hullplater, en på hver side av skjøten, og skru med 4,8 x 40 mm beslagskruer.

Husk

Det er ikke alltid grunnmurens mål er helt korrekte. Kapp alltid bjelkene etter grunnmurens ene bredde- og lengdemål, ellers går det ikke an å få alle hjørner 90 grader.

Bredden på stenderne i ytterveggen bestemmer hva bunnsvillen minst må ha som bredde. Hvis stenderne i veggen f.eks. skal være 48 x 198 mm skal også bunnsvillen være minst 48 x 198 for å unngå at det vrir seg.

Materiale

Din innkjøpsliste for å utføre prosjektet
Gaffelanker
Gaffelanker
FZV, 1,5x48x320 mm
Ikke på lager
18 95 NOK /stk
Hullplate
Hullplate
100x200x2,0mm
Ikke på lager
22 95 NOK /stk
Grunnmurspapp
Grunnmurspapp
200mm, 15m
Ikke på lager
349   NOK /stk
Stift 13
Ikke på lager
89 95 NOK /stk
Spikerplugg
Spikerplugg
Forsinket, 8x100mm, 50 stk.
Ikke på lager
219   NOK /stk
48x198 Konstruksjonsvirke
Ikke på lager
57 35 NOK /m
48x148 Konstruksjonsvirke
Ikke på lager
43 85 NOK /m
Bjelkesko
Bjelkesko
48x136mm
Ikke på lager
17 95 NOK /stk
Treskrue TFT utendørs 5,0x80 stor pakke
Ikke på lager
169   NOK /stk
Beslagskrue
Beslagskrue
C4, 4,8X40, 200stk
Ikke på lager
89   NOK /stk
Hammer
Hammer
16oz, serva
Ikke på lager
47 95 NOK /stk
Gatekost
Gatekost
30cm, piassavaborste
Ikke på lager
34 95 NOK /stk
Håndslegge
Håndslegge
2 kg, glassfiberskaft
Ikke på lager
219   NOK /stk
Stiftepistol
Ikke på lager
269   NOK /stk
Håndsag
Håndsag
Byggmax, 550mm, universal
Ikke på lager
79   NOK /stk
Vater
Vater
1200mm
Ikke på lager
349   NOK /stk
Tommestokk 2 m
Ikke på lager
19   NOK /stk
Snekkervinkel-Max
Ikke på lager
39 95 NOK /stk
Målebånd-max 5m
Ikke på lager
18 95 NOK /stk
Treskaft
Treskaft
24X1500
Ikke på lager
89 95 NOK /stk
Kapp-/gjærsag Dewalt DW773
Ikke på lager
2899   NOK /stk
Drill i veske 18V BL
Drill i veske 18V BL
18 V, 2 stk. 1,5 Ah litium-ion-batterier inkl. veske
Ikke på lager
1695   NOK /stk
Borhammer
Borhammer
Black & Decker, KD975KA-QS, 710W, SDS-plus, Pneumatisk
Ikke på lager
1149   NOK /stk
BOR SPDH PLUS 8.0X160 MM IRWIN
Ikke på lager
64 95 NOK /stk
BORSETT, TRE
BORSETT, TRE
3-10 mm, 8 DELER
Ikke på lager
68 95 NOK /stk
Totalsum Inkl. moms
Fra NOK

Steg for steg

Følg vår steg-for-steg-guide som hjelper deg med å lykkes med å bygge et gulvbjelkelag i tre.

Steg 1

Fjern alt organisk materiale fra fundament eller grunnmur med en børste.

Steg 2

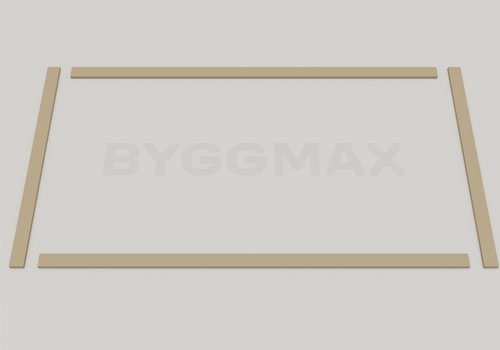

Mål grunnmurens kort- og langside med et målebånd og kapp totalt fire stk. 48 x 198 mm bjelker til oppmålte mål. Det er viktig at bjelkene på kortsidene respektive langsidene er like lange for at hjørnene senere skal bli 90 grader. Bruk gjerne en kapp- og gjærsag for å få rette snitt.

Steg 3

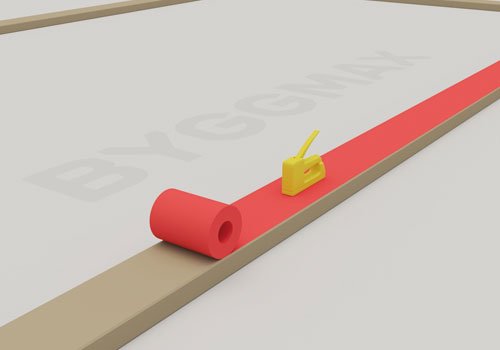

Fest grunnmurspapp med stiftepistol og galvaniserte stifter langs de kappede bjelkene. Sett på plass bjelkene med grunnmurspappen ned mot grunnmuren. Fest sammen hjørnene med 60 x 160 mm hullplater og 4,8 x 40 rustfrie beslagskruer.

Steg 4

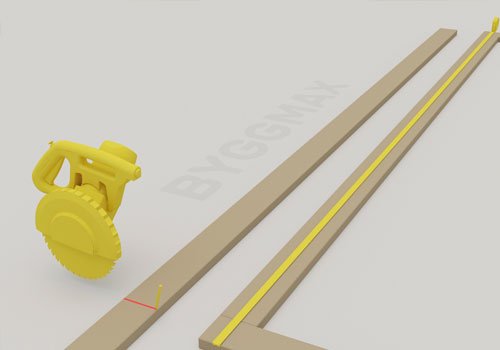

Kapp totalt fire stk. 48 x 198 mm bjelker til samme mål som bunnsvillens kort- og langsider. Disse bjelkene kommer til å fungere som kantbjelker og skal plasseres stående på bunnsvillen. Bruk gjerne en kapp- og gjærsag for å få rette snitt.

Steg 5

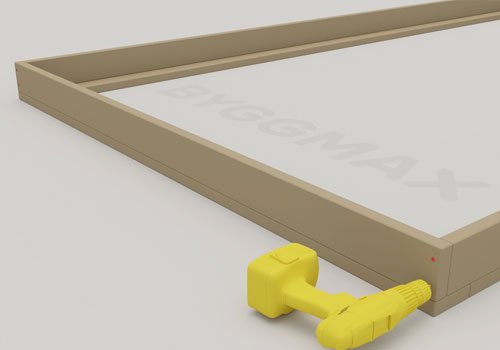

Plasser bjelkene stående på bunnsvillen kant i kant med bunnsvillens ytterkant. Skru sammen hjørnene med to 5,0 x 100 mm skruer i hvert hjørne.

Steg 6

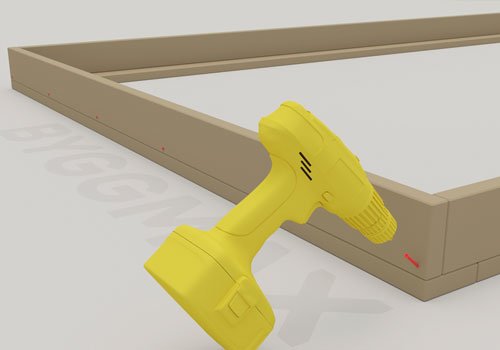

Skråskru den stående bjelken ned i bunnsvillen med 5,0 x 100 mm skruer. Skru med 60 cm sentrumsavstand.

Steg 7

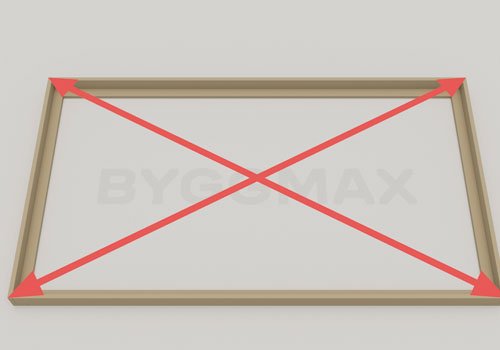

Kryssmål diagonalt mellom bjelkenes hjørner. Får du samme mål ved begge målingene er bjelkelagets fire hjørner 90 grader. Eventuell finjustering gjøres ved å banke forsiktig med en slegge.

Steg 8

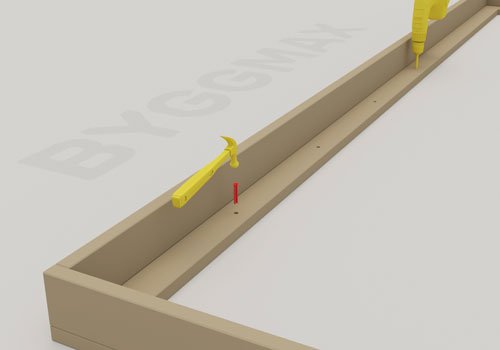

Bruk en borhammer med 8 mm bor og bor gjennom bunnsvillen og ned i grunnmuren med 60 cm sentrumsavstand. Slå deretter ned 8 x 100 mm spikerplugg med en hammer.

Steg 9

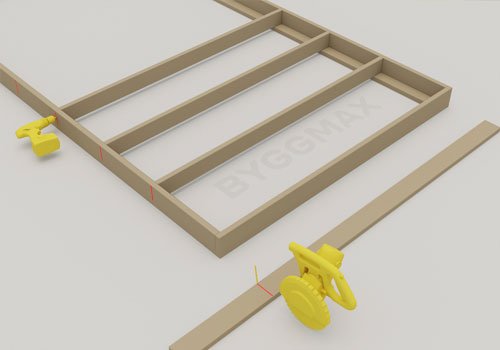

Marker 60 cm sentrumsavstand for bjelkene på begge sider. Tegn en strek med vinkelhake og blyant slik at bjelkene blir rette når de monteres. Mål og kapp den mellomliggende bjelkene og fest med to 5,0 x 100 mm skruer i hver ende.

Steg 10

Hvis gulvbjelkene skal stå på fundamenter ser du bort fra bunnsvillen og monterer kantbjelkene rett på fundamentene. Grunnmurspappen festes med galvaniserte stifter rett på kantbjelkens underside de stedene den kommer i kontakt med fundamentene.

Steg 11

For å feste de mellomliggende bjelkene bruker du bjelkesko hvis de ikke får støtte fra grunnmuren. Fest bjelkeskoene i hver ende av bjelkene med 4,8 x 40 mm beslagskruer. Hvis det er vanskelig å få bjelkene ned i bjelkeskoen bruker du hammeren for å slå den på plass.

Steg 12

Hvis du bruker tre eller flere opplag plasserer du de mellomliggende opplagene/bærebjelkene slik at det dannes et kryssmønster. Skru gjerne sammen to 48 x 198 mm bjelker med 5,0 x 80 mm skruer slik at de danner en sterkere 96 x 198 mm bjelke. Fest kryssene der de møtes med gaffelanker og beslagskruer.
